Dies ist die Seite über mein Hobby

Ich baue CNC Fräsmaschinen für Hobby oder Kleingewerbe.  Immer wenn mir meine nicht mehr gefällt wird eine neue gebaut und die Alte darf sich einen neuen Besitzer suchen.

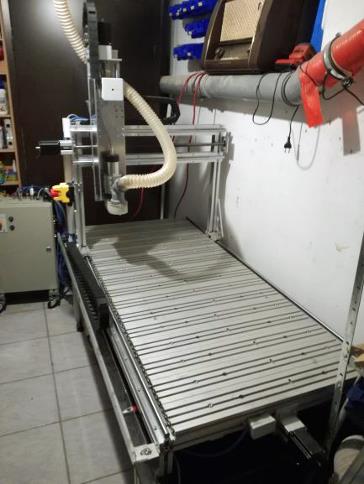

Die Größe und Qualität steigen stetig. Diesmal habe ich eine Portalfräsmaschine gebaut mit Verfahrwegen von X: 1600mm, Y: 800mm und Z: 450mm  (Z: kann ganz einfach bis auf 650mm erhöht werden) Aufgrund der Höhe gilt sie eher als weiche Maschine

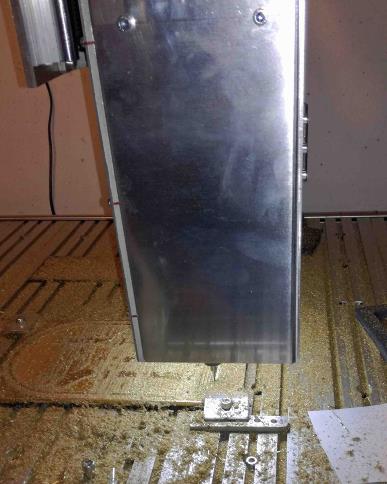

Der Anbau der Frässpindel ist so konzipiert das man ihn mittels 2 Schrauben abmontieren kann und einen z.B. 3D Druckkopf angebaut werden kann.

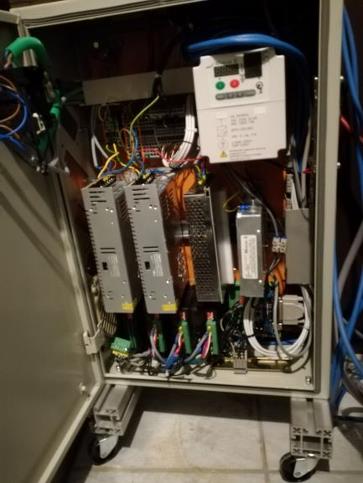

Die derzeit verbaute Technik sind:      Nema 24 Schrittmotoren, 1kW Frässpindel mit Frequenzumrichter 5A Treiberendstufen,

                                                                 36V Systemspannung, 12V Nebenverbraucher wie LED Ring und Spindelkühlung

                                                                 Bei der Steuerung probiere ich noch aus, eine USB Steuerung hat mir nicht den gewünschten Erfolg

                                                                 Gebracht, zur Zeit habe ich eine LPT Port Steuerung, die aber zu langsam ist. Da kann ich im

                                                                 Vorschub nur bis 1500mm/min fahren. Als nächstes kommt eine Ethernet Steuerung rein.

                                                                 Der Aufbau erfolgte mit Bosch Profilen, Kugelumlaufführungen und Trapezgewindespindeln.

Weiteres gerade laufendes Projekt ist:  Bau einer 4. Achse als Drehachse mit 3 Backenfutter





Automotive

RetoTec

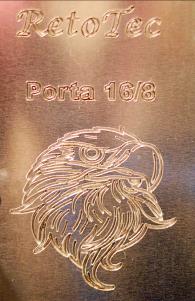

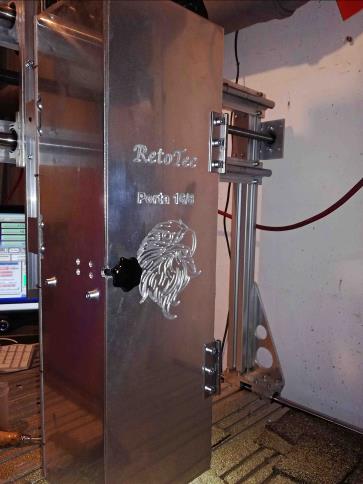

RetoTec Porta 16/8

Vorherige Modelle

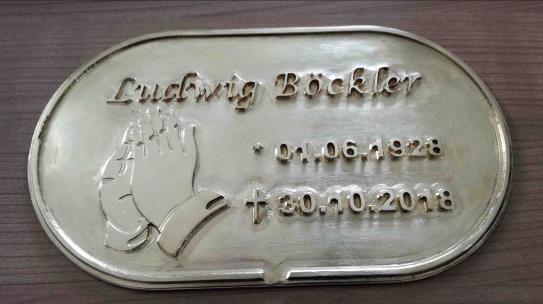

Projektbeispiele

RetoTec

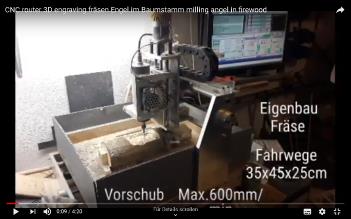

Porta 5/4 Youtube Bericht



Youtube Bericht

Derzeitige Projekte

RetoTec Rota 125

4. Achse mit 3 Backenfutter in 125mm Durchmesser.

Derzeitiger Stand, es fehlt noch die Welle und die Riemenscheiben samt Riemen
